控制功能

軟件 安卓觸屏控制

其他 可被其他品牌中控制如 EXTRON,AMX，CRESTRON

網絡控制

接口數量 1 RJ-45標準母頭接口

數率 10/100/1000Base-T, 半工/全雙工自動檢測

支持協議DHCP, DNS, ICMP (ping), HTTP, HTTPS, NTP, SFTP, SMTP, SNMP, SSH,TCP/IP,UDP/IP

串口控制

接口 1 RJ-45標準母頭接口, 雙向 RS485通信接口

數率 300 到 115200波特率

繼電器控制

數量/類型 4/8個常開繼電器

繼電器接口 鳳凰頭公頭接口

繼電器觸點容量24V,1A

RS485串口

接口 8 RJ-45標準母頭接口, 雙向 RS485通信接口

數率 300 到 115200波特率

電源

類型 外置

輸入100-240VAC， 50-60Hz

輸出 12VDC，1A，12W

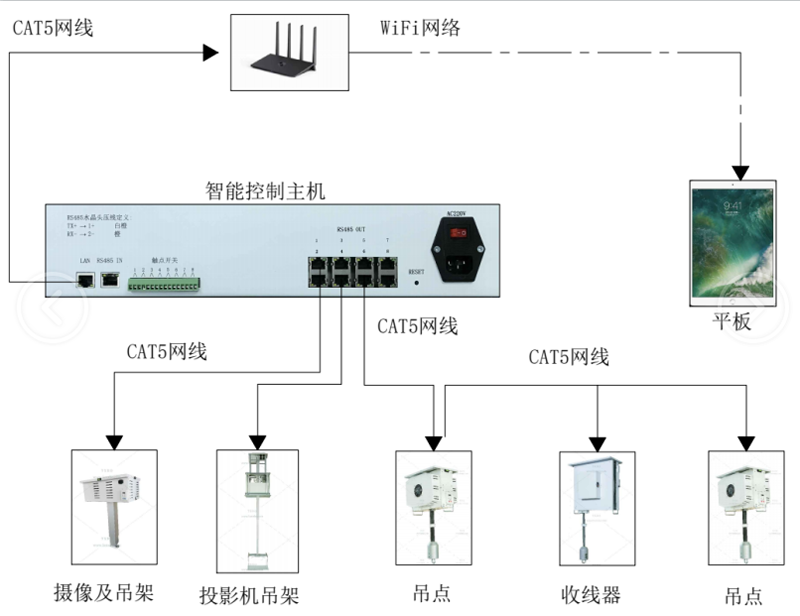

輸入信號控制

LAN口接入，通過 APP控制繼電器的開關，RS485接入設備的控制中控信號輸入；中控信號輸入一般要求為 RS485 發碼的方式，在多功能控制器內部做RS485控制碼的選通與轉發。

投影機信號輸入：中央控制器只需連接這 8個端口，可遠距離傳送控制多達 8臺投影儀設備。

輸出控制信號

具有 8 組相互獨立的 RS485 控制信號輸出，每組均需給出獨立的 ID；控制所有支持RS485協議的控制器，包絡TXBO品牌四組設備，以及預留 4組控制其他品牌設備。

輸出 4 個獨立繼電器；通過控制 APP 軟件可以獨立控制四個繼電器，再通過繼電器控制設備通斷，（比如二次升降幕的幕布電機等）。

指示燈定義

通電后電源指示燈。

輸入信號聯通時指示燈。

RJ45輸出信號正常時指示燈。

繼電器工作時指示燈。
